Tutorial Menginstall GNS (Graphical Network Simulator)

1. download dahulu softwarenya (gratis) dari sini http://www.gns3.net/
2. download IOS 2600 dari sini http://tny.cz/19429c1b
3. install GNS sampai selesai dan pilih semua opsinya, jika diminta untuk berlangganan e-mail cancel saja dan lanjutkan dengan pilih Yes

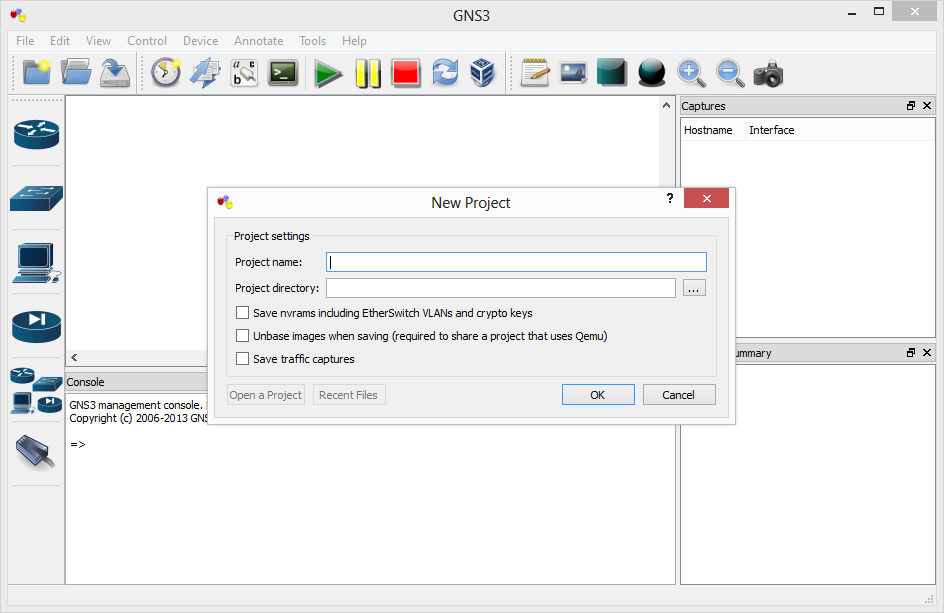

4. jalankan GNS dan pertama kali akan muncul jendela project, cancel saja karena kita akan memasang image IOS terlebih dahulu

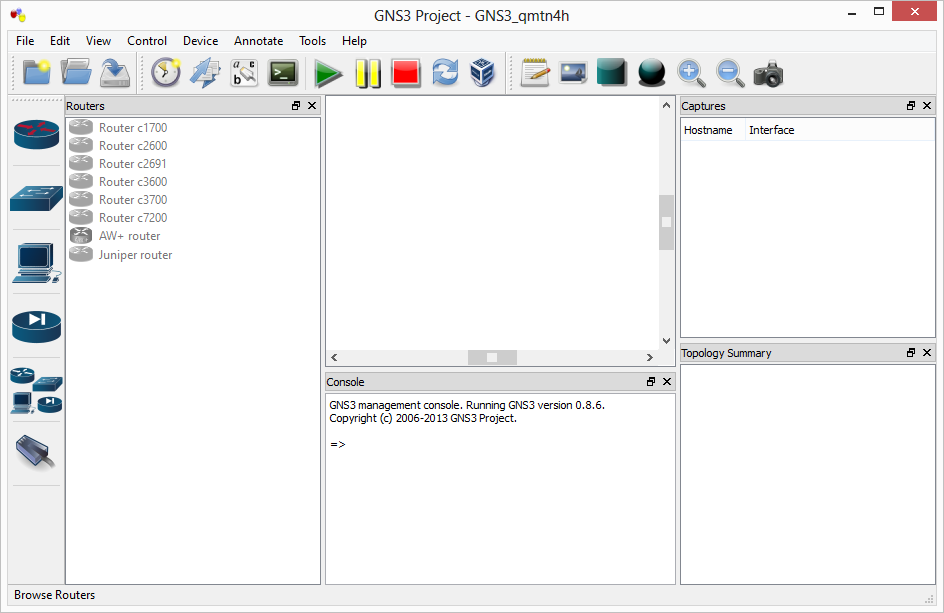

5. klik di gambar router (bulat dengan 4 buah panah) nanti akan muncul jendela list router yg ada (namun belum ada image-nya)

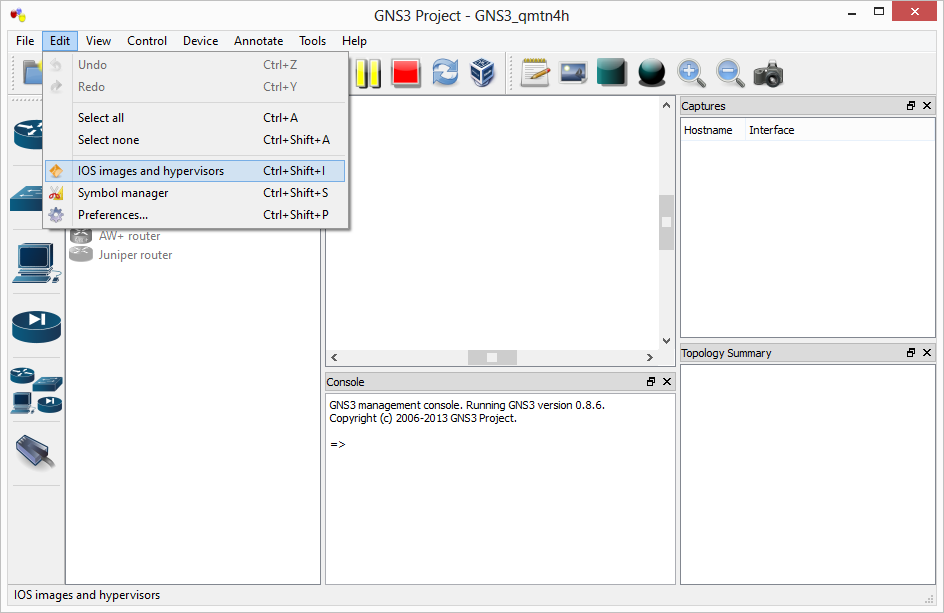

6. klik ke Edit > IOS images and hypervisors


7. klik di Image file dan arahkan ke file yang tadi di download pada point (2)

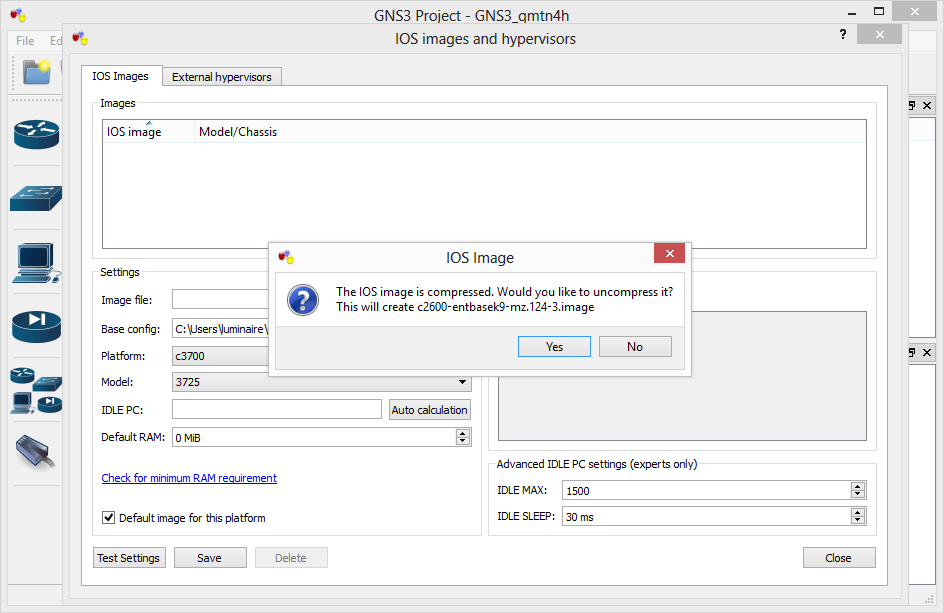

8. jika ada notif ingin di uncompress pilih Yes

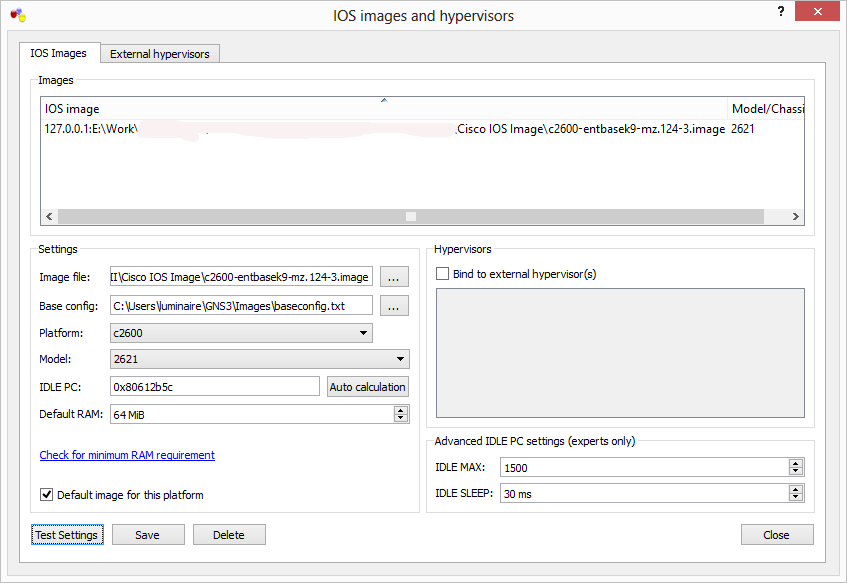

9. klik di Auto Calculation sehingga muncul jendela berikut dan tunggu sampai kolom IDLE PC terisi otomatis dan klik close untuk lanjut


10. klik di test setting


11. sehingga muncul console berikut, jawab (n) untuk melanjutkan


12. Klik save agar image IOS bisa digunakan dalam simulasi di layar utama nanti

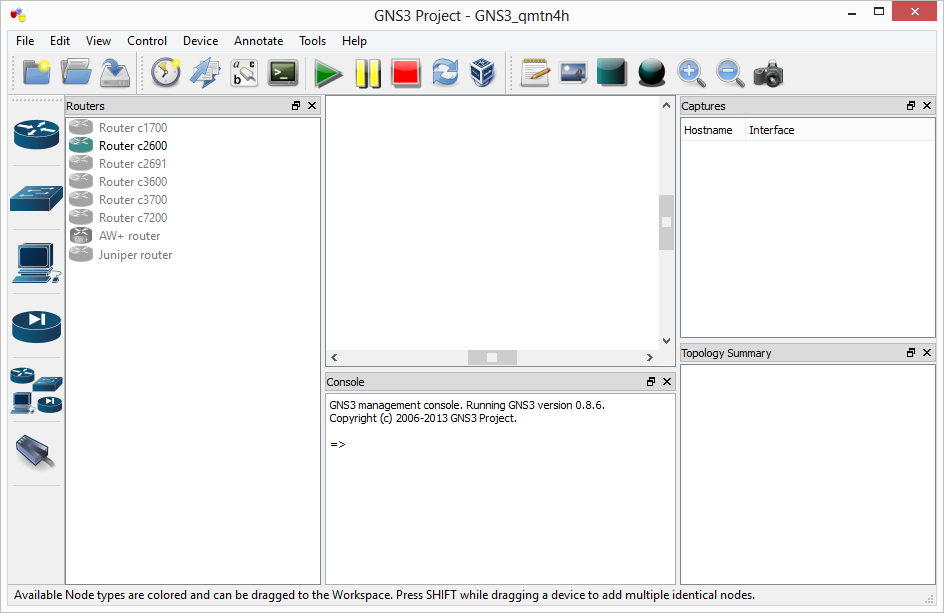

13. kembali ke layar project sehingga jika kita klik gambar route-nya akan muncul Router c2600 yang tadi kita load IOS-nya


14. Done.
